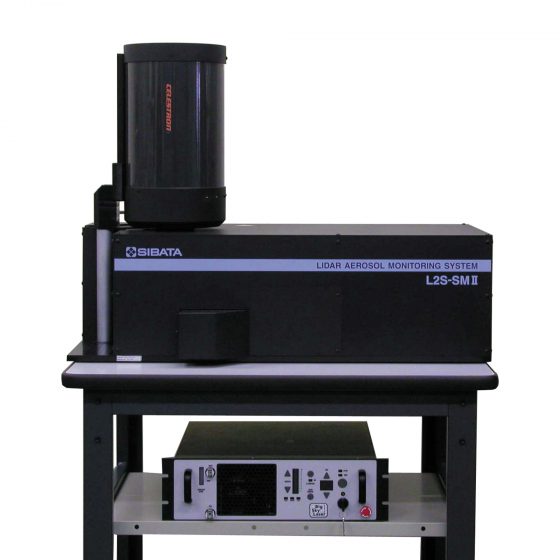

柴田科学SIBATA气溶胶监测系统L2S-SM II型

 柴田科学SIBATA气溶胶监测系统L2S-SM II型

●结构紧凑、重量轻、安装方便

●PC控制自动观测高空气溶胶动力学。

● 可通过电话线、互联网等在中央监控站进行远程控制、监控和数据采集。

●通过集中监测多个观测站，可以实时确认气溶胶行为。

■激光雷达区分非球形物体的原理

在观察灰尘时，重要的是要区分散射体是灰尘还是空气污染气溶胶。具有偏振测量功能的激光雷达可以利用散射引起的偏振变化（去偏振）来识别科萨。这种去偏振是散射体非球面程度的量度。大气污染造成的硫酸气溶胶等液相气溶胶呈球形，而黄砂为矿物颗粒，呈非球形，去极化程度高，可以高灵敏度地区分黄砂。

激光发射部分

光源：脉冲闪光灯激发 Nd：YAG 激光

输出能量：20mJ Max (532nm), 20mJ Max (1064nm)

波长：基波 1064nm，二次谐波 532nm

重复频率：10Hz

输出光束：光束直径约 20mm

光束传输方向：垂直方向

激光接收器

接收望远镜：直径20cm施密特-卡塞格林式，焦距2m，接收角1mrad（典型值）

检测器：1064nm：APD（雪崩光电二极管），532nm：PMT（光电倍增管）x 2（2个偏振分量）

接收光谱宽度：3nm (532nm), 3nm (1064nm)

电源

AC110V 50/60Hz 15A AVR

RS232C 连接到 PC，由 PC 程序控制
